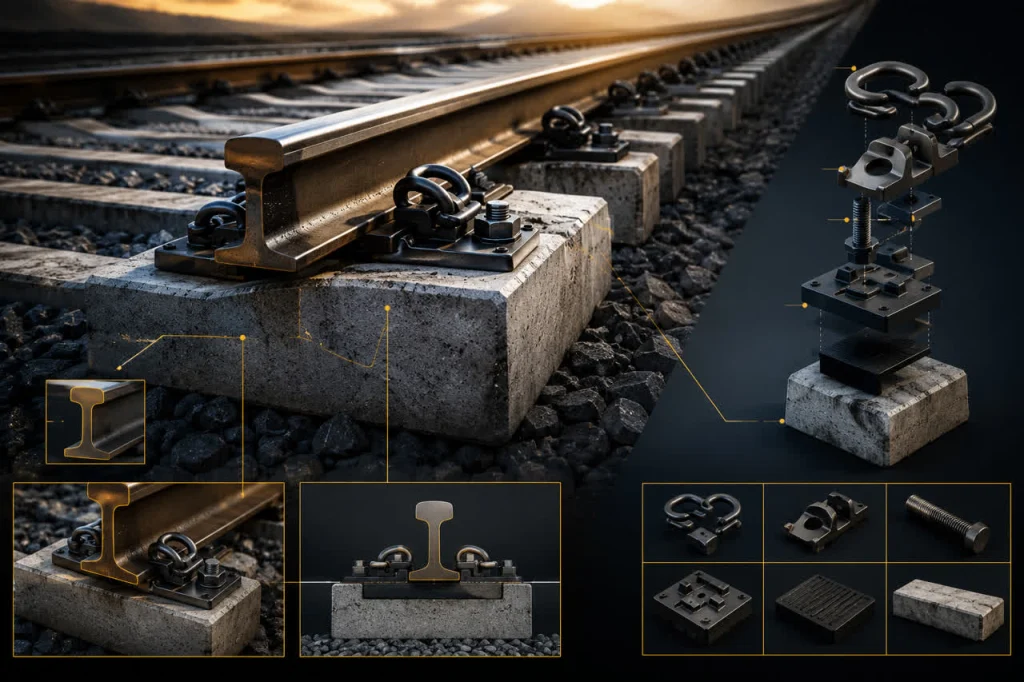

سیستم اتصال ریل به تراورس چیست؟
معرفی کامل پاندرول (Pandrol)، ووسلو (Vossloh) و K-Vossloh
مقدمه
در هر پروژه راهآهن، سیستم اتصال ریل به تراورس (Rail Fastening System) یکی از مهمترین اجزای روسازی محسوب میشود؛ سیستمی که وظیفه تثبیت ریل، انتقال ایمن بارهای ناشی از عبور قطار، جذب ارتعاشات و حفظ پایداری هندسی خط را بر عهده دارد. عملکرد صحیح این بخش، تأثیر مستقیمی بر ایمنی خطوط ریلی، عمر مفید ریل و تراورس، کاهش هزینههای نگهداری و کیفیت بهرهبرداری از شبکه راهآهن دارد.
امروزه با توسعه خطوط پرسرعت، افزایش بار محوری قطارها و گسترش شبکههای ریلی، استفاده از سیستمهای اتصال الاستیک به یک ضرورت مهندسی تبدیل شده است. در میان این سیستمها، پاندرول (Pandrol)، ووسلو (Vossloh) و K-Vossloh به دلیل طراحی پیشرفته، استحکام بالا و عملکرد قابلاعتماد، از پرکاربردترین فناوریهای اتصال ریل به تراورس در جهان به شمار میروند.
در این مقاله، بهصورت جامع با انواع سیستمهای اتصال ریل به تراورس، تاریخچه، اجزا، نحوه عملکرد، مزایا، معایب، استانداردهای فنی و کاربردهای پاندرول، ووسلو و K-Vossloh آشنا خواهید شد تا بتوانید مناسبترین سیستم را برای پروژههای مختلف راهآهن، مترو، خطوط باری و صنعتی انتخاب کنید.

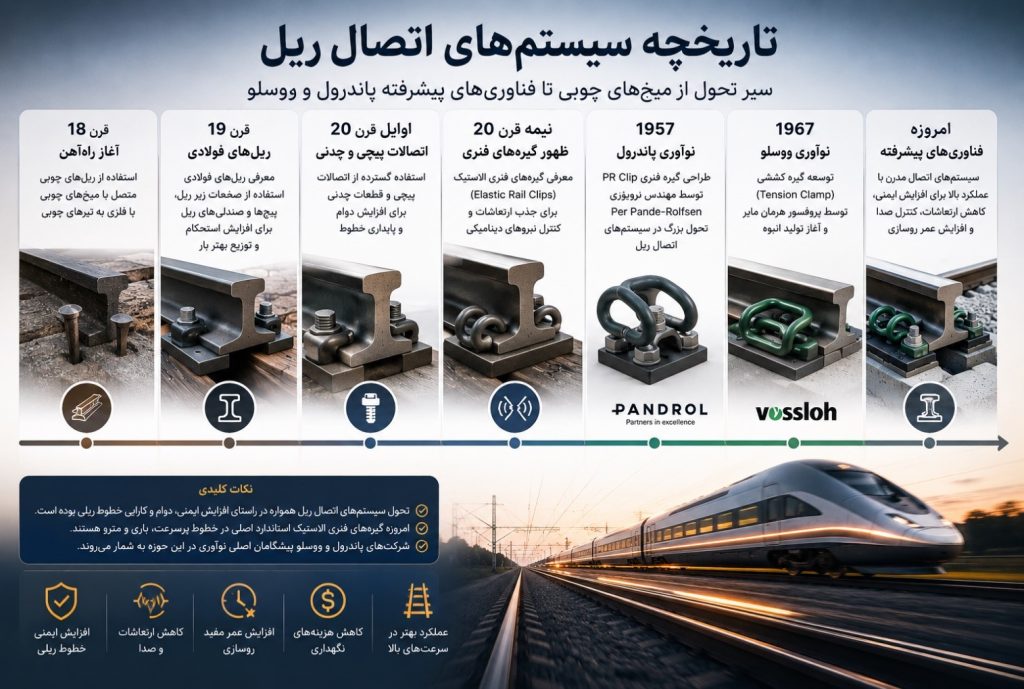

تاریخچه تکامل سیستمهای اتصال ریل به تراورس
سیستمهای اتصال ریل به تراورس از نخستین خطوط راهآهن تاکنون مسیر طولانی و پرفرازونشیبی را طی کردهاند. این فناوری از اتصالات ساده با میخهای چوبی و فلزی آغاز شد و با توسعه ریلهای فولادی، صفحات زیر ریل و گیرههای مکانیکی، به تدریج تکامل یافت. امروزه سیستمهای مدرن مانند Pandrol و Vossloh با بهرهگیری از گیرههای الاستیک، نقش مهمی در افزایش ایمنی خطوط ریلی، کاهش ارتعاشات، افزایش عمر روسازی و کاهش هزینههای نگهداری ایفا میکنند
سیستم اتصال ریل به تراورس چیست و چه وظیفهای دارد؟
سیستم اتصال ریل به تراورس (Rail Fastening System) مجموعهای از قطعات مکانیکی و الاستیک است که وظیفه اتصال ایمن و پایدار ریل به تراورس را بر عهده دارد. این سیستم یکی از مهمترین اجزای روسازی راهآهن محسوب میشود و نقش اساسی در انتقال بار قطار، حفظ هندسه خط، کاهش ارتعاشات و افزایش عمر مفید خطوط ریلی ایفا میکند.
برخلاف تصور بسیاری از افراد، ریل بهطور مستقیم روی تراورس قرار نمیگیرد، بلکه توسط مجموعهای از قطعات مهندسیشده شامل گیرههای فنری، پدهای لاستیکی، پیچها، انکرها، صفحات زیر ریل و قطعات عایق روی تراورس نصب میشود. این مجموعه که با عنوان Rail Fastening System شناخته میشود، علاوه بر تثبیت موقعیت ریل، امکان جذب نیروهای دینامیکی ناشی از عبور قطار را نیز فراهم میکند و از وارد شدن تنشهای مخرب به ریل و تراورس جلوگیری میکند.
امروزه با افزایش سرعت قطارها، رشد حملونقل ریلی و استفاده از قطارهای باری با بار محوری بالا، اهمیت سیستمهای اتصال ریل بیش از هر زمان دیگری آشکار شده است. به همین دلیل، شرکتهای پیشرو جهان مانند Pandrol و Vossloh با توسعه سیستمهای اتصال الاستیک، راهکارهایی ارائه کردهاند که ضمن افزایش ایمنی خطوط، هزینههای تعمیر و نگهداری را کاهش داده و عملکرد روسازی راهآهن را بهبود میبخشند.

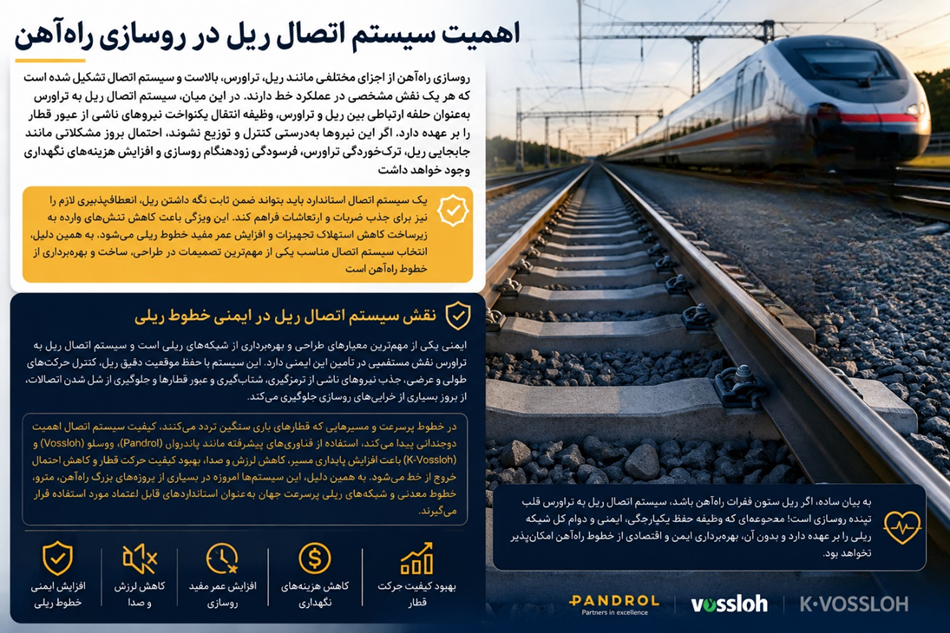

اهمیت و نقش سیستم اتصال ریل

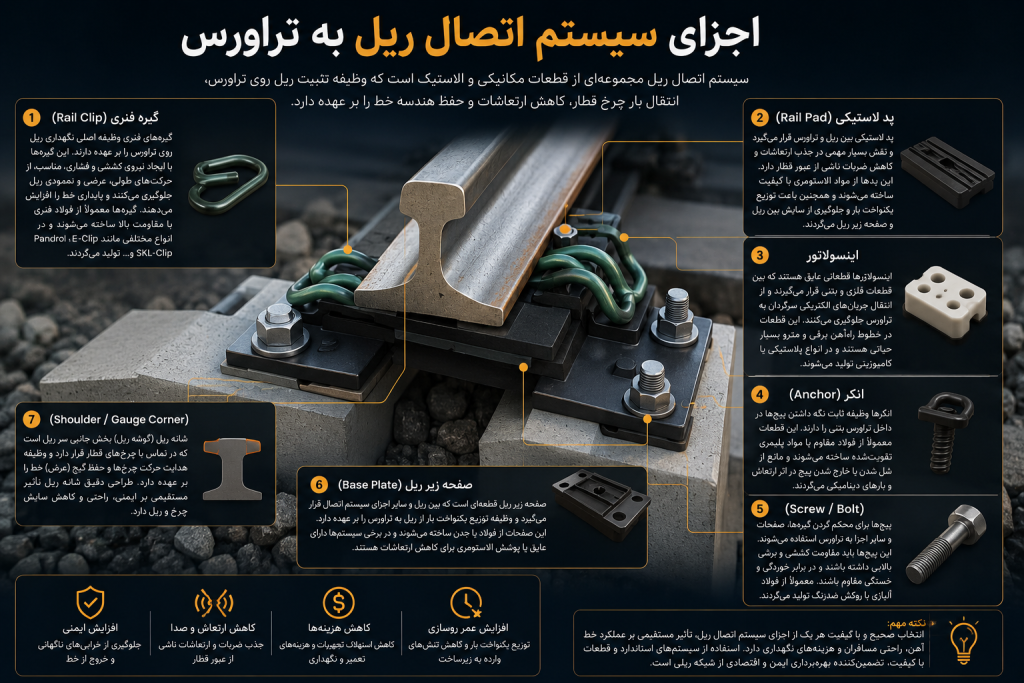

اجزای سیستم اتصال ریل به تراورس؛ آشنایی با مهمترین قطعات Rail Fastening System
سیستم اتصال ریل به تراورس (Rail Fastening System) از مجموعهای از قطعات مهندسیشده تشکیل شده است که وظیفه تثبیت ریل، انتقال یکنواخت بار، جذب ارتعاشات و افزایش ایمنی خطوط راهآهن را بر عهده دارند. مهمترین اجزای این سیستم شامل گیره فنری (Rail Clip)، پد لاستیکی (Rail Pad)، اینسولاتور، انکر، پیچ، صفحه زیر ریل (Base Plate) و شانه ریل هستند. عملکرد صحیح هر یک از این قطعات تأثیر مستقیمی بر دوام روسازی راهآهن، کاهش هزینههای نگهداری، افزایش عمر مفید خطوط ریلی و ایمنی حرکت قطارها دارد.

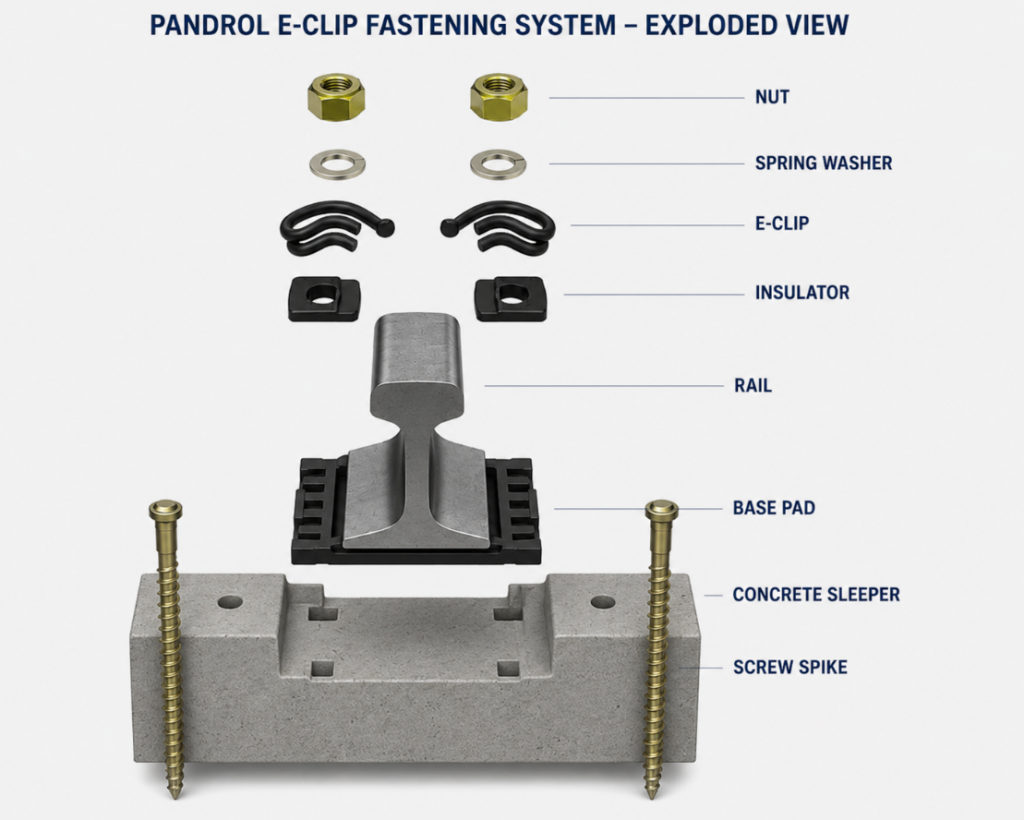

سیستم پاندرول (Pandrol) چیست؟
سیستم پاندرول (Pandrol) یکی از پرکاربردترین سیستمهای اتصال ریل به تراورس (Rail Fastening System) در جهان است که برای تثبیت ریل، جذب ارتعاشات، کاهش تنشهای دینامیکی و افزایش ایمنی خطوط ریلی طراحی شده است. این سیستم با استفاده از گیرههای فنری الاستیک، ریل را با نیرویی یکنواخت روی تراورس نگه میدارد و در عین حال امکان تغییر شکل کنترلشده را برای جذب نیروهای ناشی از عبور قطار فراهم میکند.
جدول مزایا و معایب سیستم اتصال ریل پاندرول (Pandrol)
معایب
مزایا
هزینه اولیه بالاتر نسبت به سیستمهای سنتی مانند اتصالات میخی یا پیچ و مهرهای.
نیروی گیره الاستیک دائمی؛ کلیپ فنری پاندرول فشار یکنواختی روی ریل ایجاد کرده و با تغییرات بار و دما خاصیت ارتجاعی خود را حفظ میکند.
نیاز به تجهیزات نصب و بازکردن مخصوص؛ نصب و جداسازی کلیپ معمولاً با ابزار یا ماشینآلات ویژه انجام میشود.
کاهش هزینههای نگهداری؛ به دلیل نداشتن قطعات رزوهای و حفظ نیروی گیره، نیاز به تنظیم و سفتکاری مداوم بسیار کم است.
حساسیت به نصب صحیح؛ اگر کلیپ یا پد بهدرستی نصب نشود، عملکرد سیستم کاهش مییابد.
مقاومت بالا در برابر خزش طولی ریل (Rail Creep) و جابهجایی جانبی، که باعث افزایش پایداری خط میشود.
تعویض قطعات نیازمند قطعات استاندارد پاندرول است و استفاده از قطعات غیراستاندارد میتواند عملکرد سیستم را مختل کند.
جذب ارتعاش و ضربه به کمک پد الاستومری، که موجب کاهش لرزش، صدا و تنش وارد بر تراورس میشود.
در صورت فرسودگی پد یا اینسولاتور، عملکرد کاهش ارتعاش افت میکند و باید قطعات تعویض شوند.
افزایش عمر ریل، تراورس و بالاست به دلیل توزیع بهتر نیروها و کاهش ضربات دینامیکی.
قیمت بالاتر قطعات یدکی نسبت به برخی سیستمهای سادهتر اتصال ریل.
عایق الکتریکی مناسب که برای خطوط دارای سیستم سیگنالینگ و خطوط برقی اهمیت زیادی داردعایق الکتریکی مناسب که برای خطوط دارای سیستم سیگنالینگ و خطوط برقی اهمیت زیادی دارد
در برخی مدلها، کاهش نیروی گیره پس از چرخههای متعدد باز و بسته شدن ممکن است نیاز به تعویض کلیپ را ایجاد کند.
سرعت بالای نصب و تعویض در پروژههای جدید و عملیات نگهداری مکانیزه
نیاز به کنترل دورهای قطعات پلیمری مانند پد و اینسولاتور در شرایط آبوهوایی سخت.
قابل استفاده در خطوط پرسرعت، بارمحور و مترو به دلیل دوام و قابلیت اطمینان بالا.

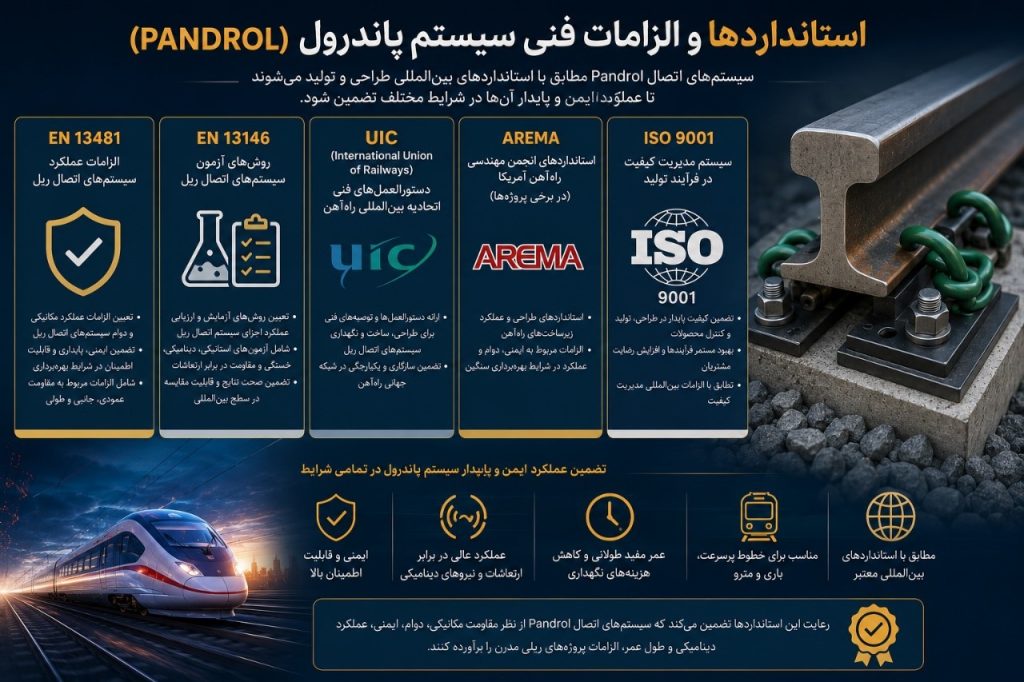

استانداردها و الزامات فنی سیستم پاندرول

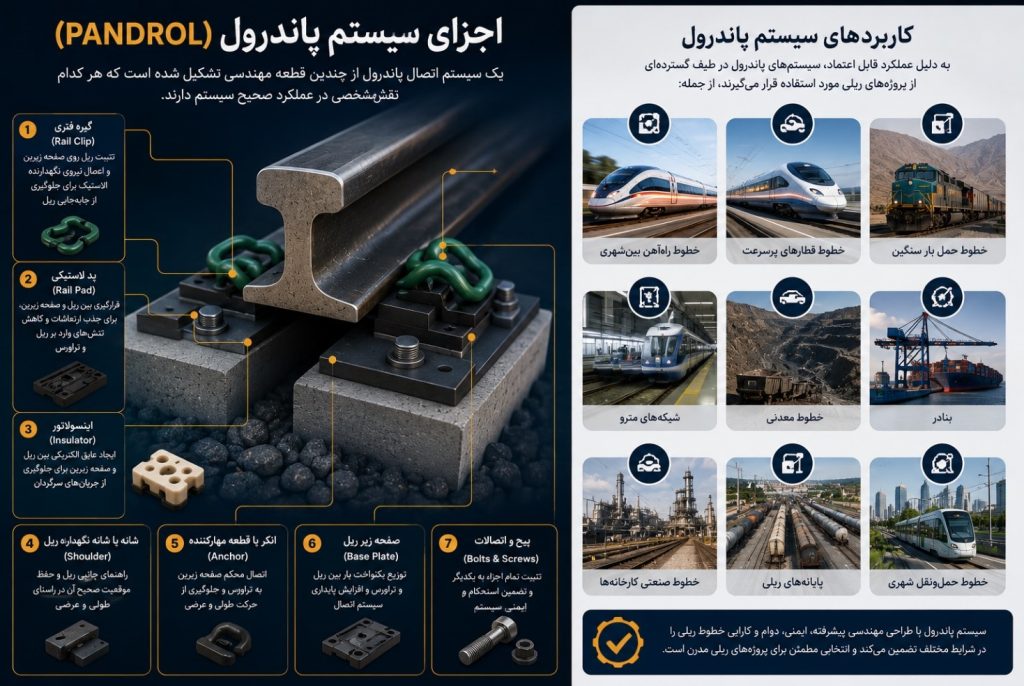

اجزای اصلی سیستم پاندرول و کاربردهای آن در خطوط راهآهن

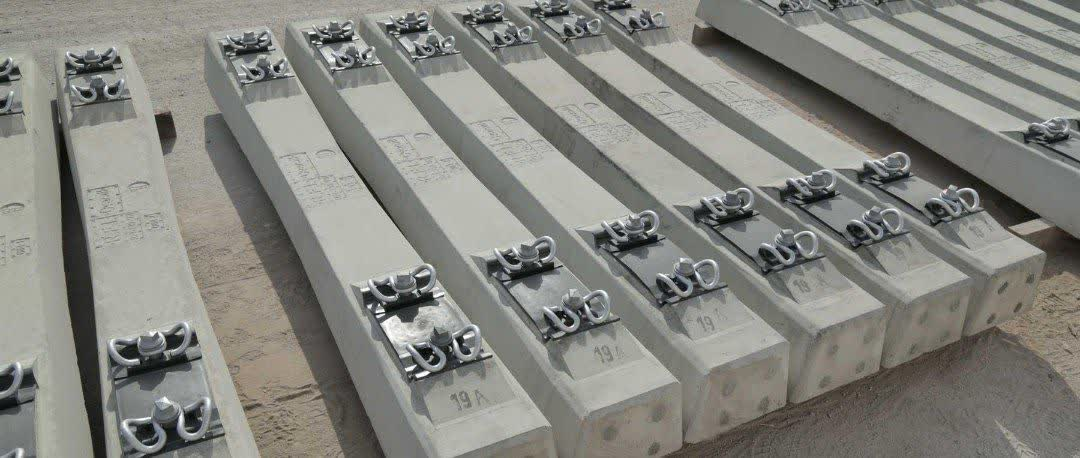

نحوه عملکرد سیستم پاندرول
اساس عملکرد سیستم پاندرول بر استفاده از گیرههای فنری الاستیک است. این گیرهها با اعمال نیروی ثابت و یکنواخت، ریل را روی تراورس نگه میدارند و همزمان اجازه میدهند مقدار مشخصی از ارتعاشات و تغییرات ناشی از بارگذاری جذب شود.
هنگام عبور قطار، نیروهای عمودی، جانبی و طولی به ریل وارد میشوند. سیستم پاندرول این نیروها را کنترل کرده و از جابهجایی ریل، شل شدن اتصالات، شکست قطعات و آسیب دیدن تراورس جلوگیری میکند. همچنین پد لاستیکی موجود در سیستم، ضربات ناشی از عبور قطار را جذب کرده و میزان لرزش و صدای تولیدشده را کاهش میدهد.
سیستم ووسلو (Vossloh Rail Fastening System) یکی از سیستمهای اتصال ریل به تراورس در جهان است
این سیستم با استفاده از گیرههای کششی (Tension Clamps)، ریل را بهصورت ایمن روی تراورس ثابت کرده و ضمن انتقال یکنواخت بار، به کاهش ارتعاشات، افزایش عمر روسازی و بهبود ایمنی خطوط ریلی کمک میکند.
جدول مقایسه مزایا و معایب سیستم انتقال ریل ووسلو (Vossloh)
مزایا
معایب
نیروی گیره بالا و پایدار؛ گیره کششی ووسلو فشار یکنواختی بر ریل وارد کرده و از جابهجایی آن جلوگیری میکند.
هزینه اولیه نسبتاً بالا در مقایسه با سیستمهای اتصال سنتی.
عملکرد عالی در خطوط پرسرعت و بارمحور؛ توان تحمل بارهای دینامیکی سنگین و سرعتهای بالا را دارد.
تعداد قطعات بیشتر نسبت به برخی سیستمهای سادهتر مانند Pandrol E-Clip که مونتاژ را پیچیدهتر میکند.
جذب مناسب ارتعاش و ضربه؛ وجود پد ریل و قطعات الاستیک باعث کاهش لرزش، صدا و تنشهای وارده به تراورس میشود.
نیاز به نصب دقیق؛ در صورت نصب نادرست گیره یا اینسولاتور، عملکرد سیستم کاهش مییابد.
عمر مفید بالا؛ کاهش تنشهای دینامیکی موجب افزایش عمر ریل، تراورس و بالاست میشود.
نیاز به بازرسی دورهای برای اطمینان از سلامت گیرهها، پیچها و قطعات پلیمری.
عایق الکتریکی مناسب؛ اینسولاتورها از عبور جریان الکتریکی جلوگیری کرده و عملکرد سیستمهای سیگنالینگ را بهبود میبخشند.
هزینه بیشتر قطعات یدکی نسبت به برخی سیستمهای اتصال ساده.
قابلیت تنظیم و تعویض قطعات؛ در صورت آسیبدیدگی هر جزء، امکان تعویض همان قطعه بدون تعویض کل سیستم وجود دارد.
نیاز به ابزار تخصصی برای نصب، تنظیم و نگهداری برخی مدلهای ووسلو.
مقاومت بالا در برابر خزش طولی و حرکت جانبی ریل؛ موجب افزایش پایداری خط و کاهش هزینههای تعمیرات میشود.
وزن بیشتر برخی مدلها که حمل و نصب را نسبت به سیستمهای سبکتر دشوارتر میکند.
سازگاری با انواع تراورسهای بتنی، فولادی و چوبی و قابلیت استفاده در خطوط مترو، راهآهن باری و مسافری.
در محیطهای بسیار خورنده یا شرایط آبوهوایی سخت، قطعات فلزی نیازمند حفاظت و نگهداری مناسب هستند.
با وجود هزینه اولیه نسبتاً بیشتر، سیستم ووسلو (Vossloh) به دلیل دوام بالا، ایمنی، عملکرد مناسب در خطوط پرسرعت و باری، کاهش هزینههای نگهداری و انطباق با استانداردهای جهانی، یکی از پرکاربردترین سیستمهای اتصال ریل به تراورس در صنعت راهآهن است و در بسیاری از پروژههای زیربنایی جهان بهعنوان یک راهکار قابلاعتماد انتخاب میشود.

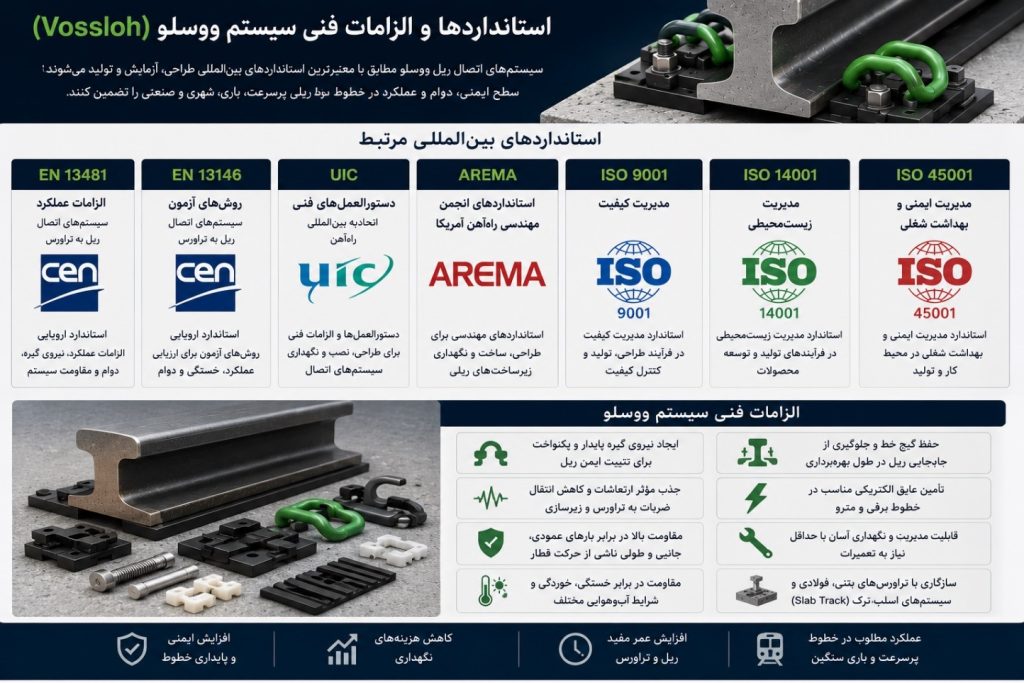

استانداردها و الزامات فنی سیستم ووسلو (Vossloh)

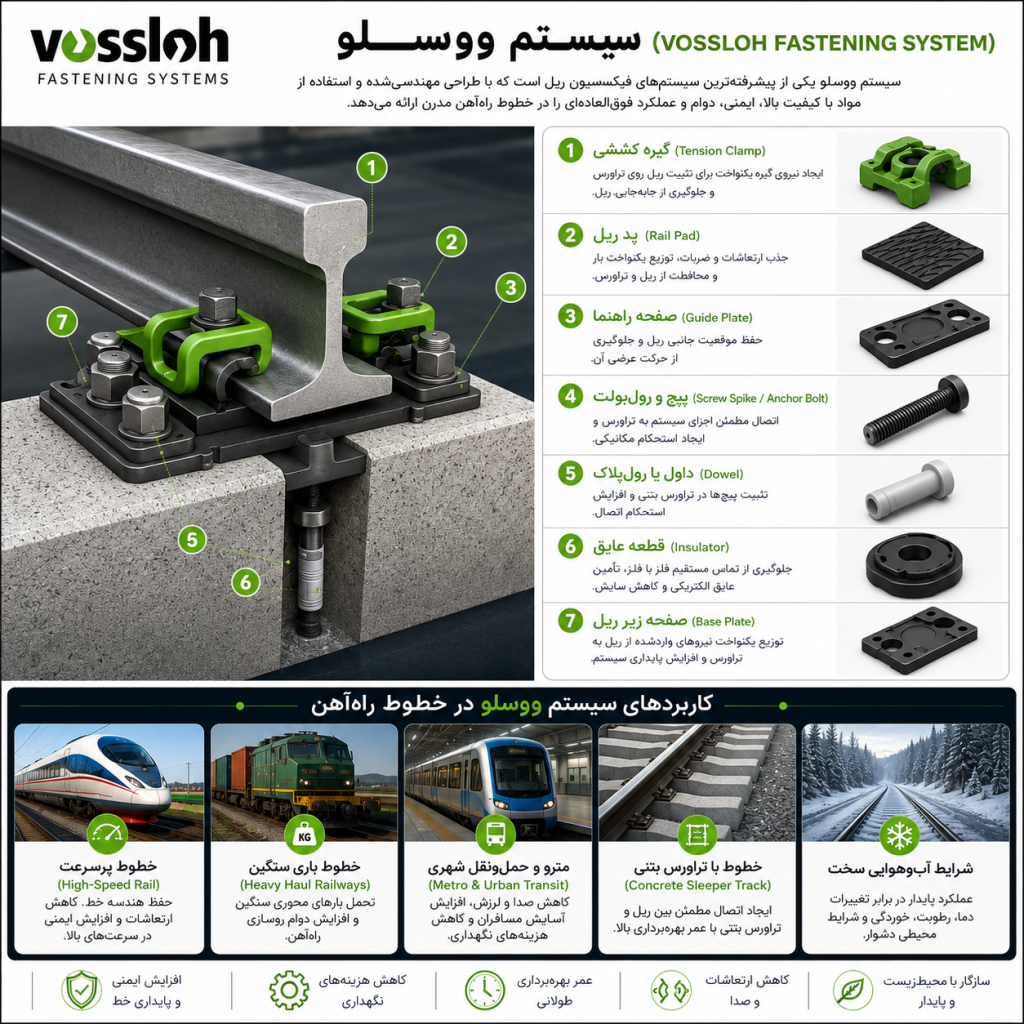

اجزای اصلی سیستم ووسلو (Vossloh)

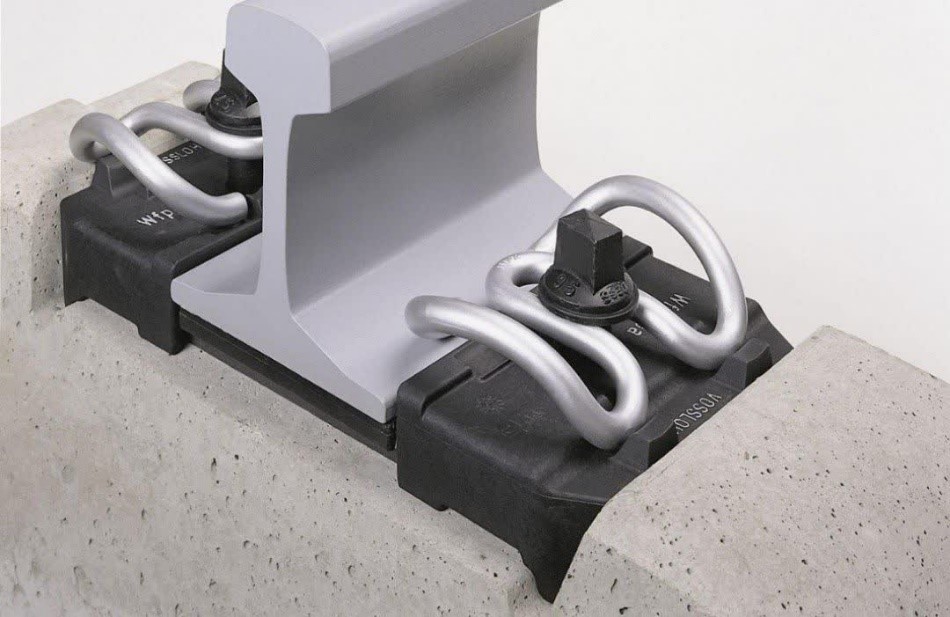

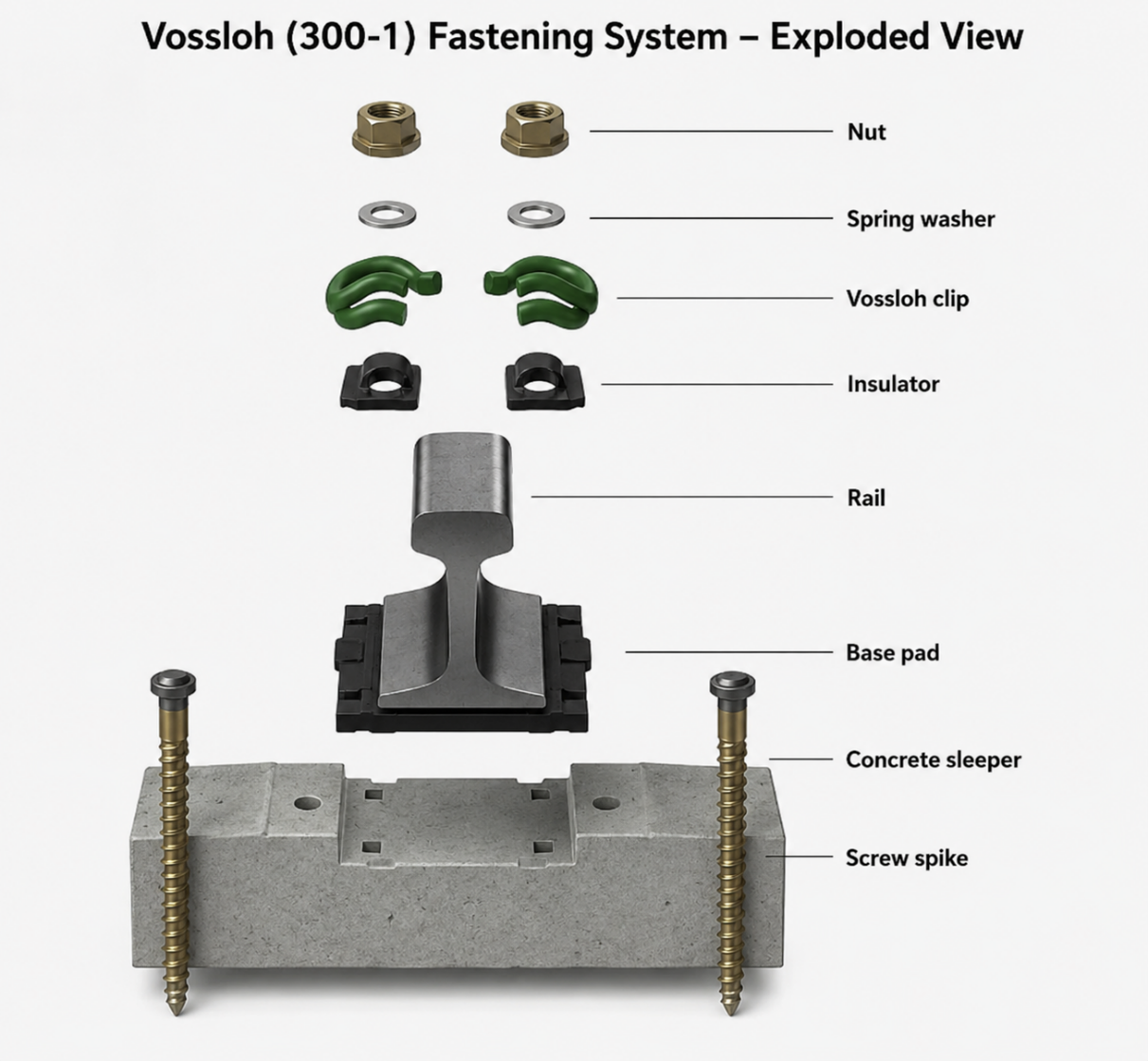

نحوه عملکرد سیستم ووسلو (Vossloh)
سیستم ووسلو با استفاده از مجموعهای از گیرههای کششی، پدهای الاستیکی، صفحات راهنما و اتصالات مکانیکی، ریل را بهصورت ایمن روی تراورس ثابت میکند. این سیستم ضمن حفظ موقعیت دقیق ریل، ارتعاشات و ضربات ناشی از عبور قطار را جذب کرده و بار را بهطور یکنواخت به تراورس منتقل میکند. نتیجه این عملکرد، افزایش ایمنی، کاهش استهلاک تجهیزات، کاهش هزینههای نگهداری و افزایش عمر خطوط راهآهن است.

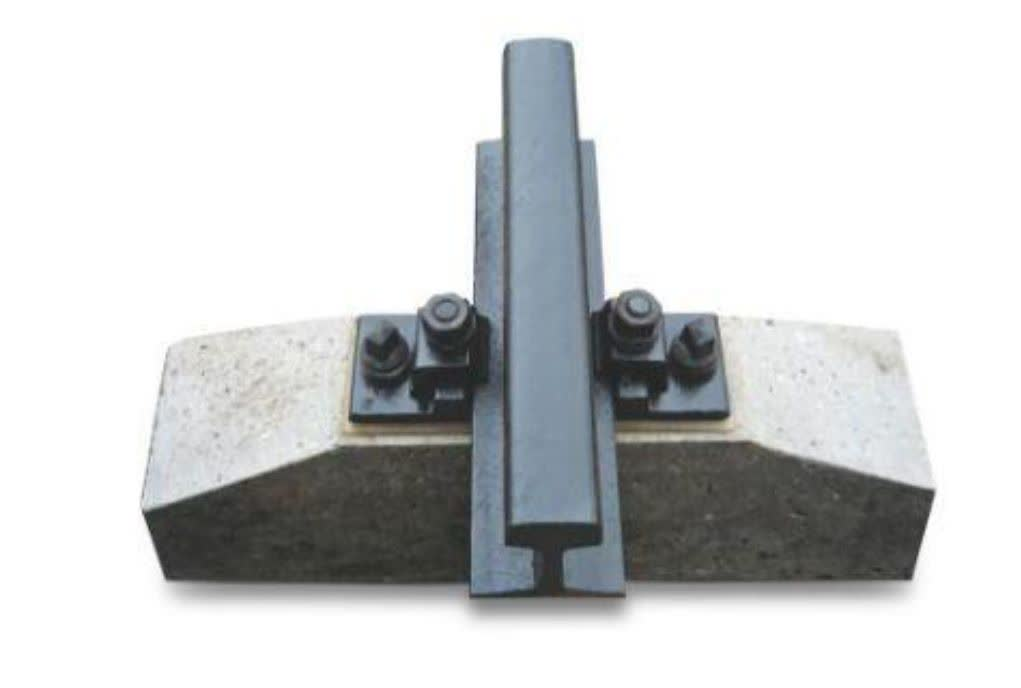

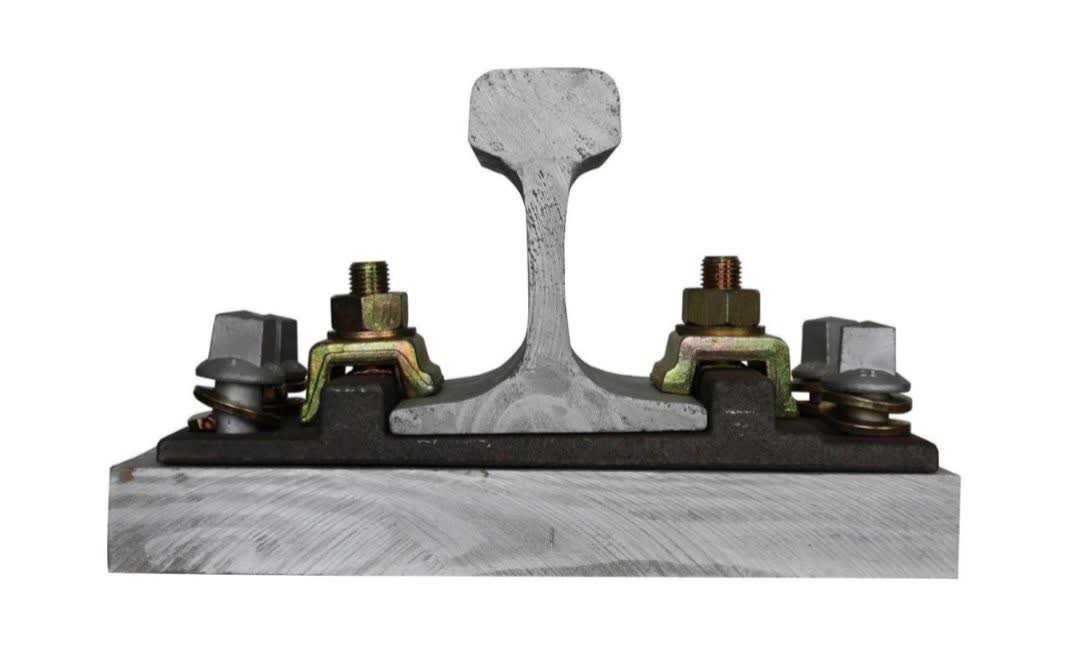

سیستم K-Vossloh چیست؟

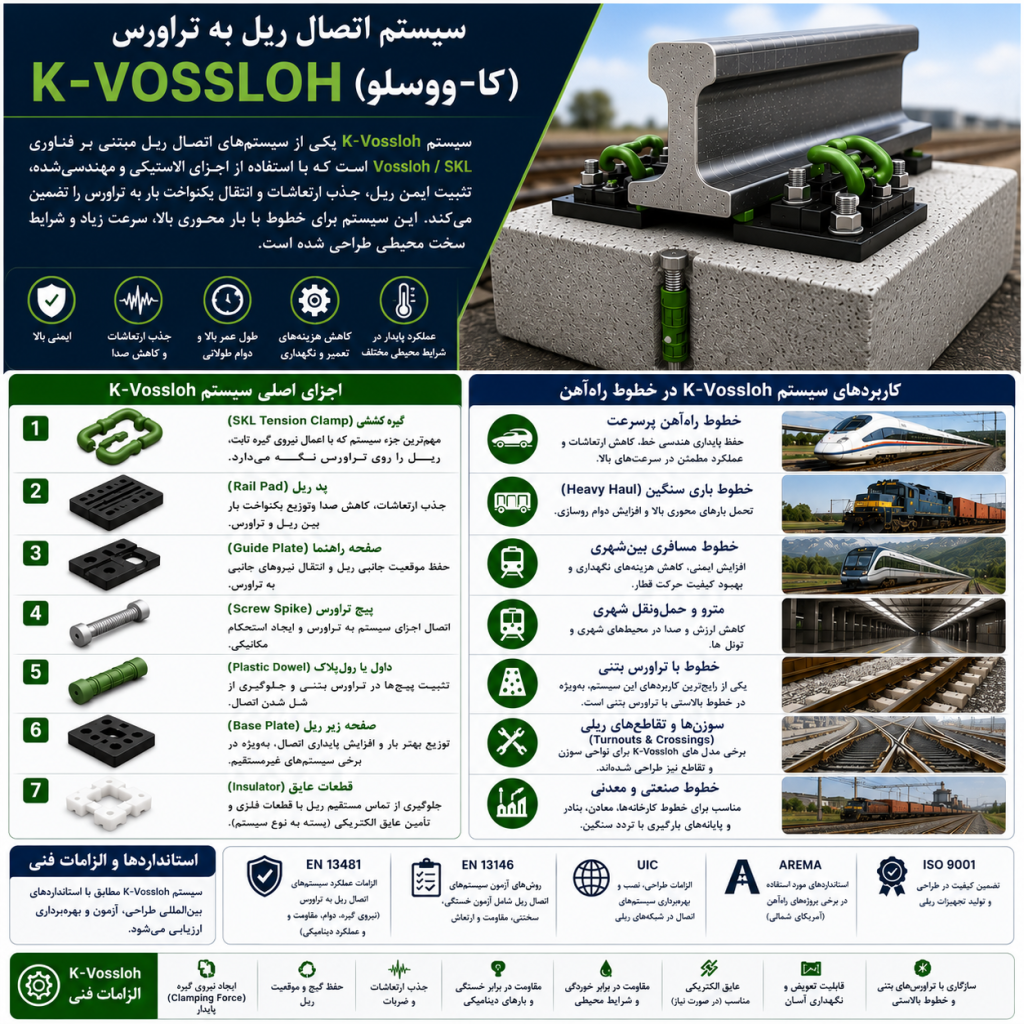

سیستم K-Vossloh (کا-ووسلو) یکی از انواع سیستمهای اتصال ریل به تراورس است که بر پایه فناوری گیرههای کششی Vossloh SKL طراحی شده و برای تثبیت ایمن ریل روی تراورسهای بتنی به کار میرود. این سیستم با استفاده از مجموعهای از قطعات شامل گیره کششی، پد ریل، صفحه راهنما، قطعات عایق، پیچ و رولبولت، نیروهای ناشی از عبور قطار را بهصورت یکنواخت به تراورس منتقل کرده و از جابهجایی ریل جلوگیری میکند.
سیستم K-Vossloh به دلیل استحکام بالا، نصب آسان، جذب ارتعاشات، کاهش هزینههای نگهداری و دوام طولانی، در بسیاری از پروژههای راهآهن، خطوط باری، مترو و شبکههای ریلی شهری مورد استفاده قرار میگیرد. این سیستم بهویژه برای خطوطی که بار محوری بالا و تردد مداوم دارند، گزینهای مناسب محسوب میشود.
امروزه این سیستم در بسیاری از کشورهای جهان و همچنین در پروژههای ریلی ایران، بهعنوان یکی از رایجترین سیستمهای اتصال ریل به تراورس مورد استفاده قرار میگیرد و از نظر عملکرد، شباهت زیادی به خانواده سیستمهای Vossloh SKL دارد.
جدول مزایا و معایب سیستم انتقال ریل k- vossloh
مزایا
معایب
با وجود هزینه اولیه نسبتاً بیشتر، سیستم K-Vossloh به دلیل ایمنی بالا، دوام طولانی، جذب مؤثر ارتعاشات، کاهش هزینههای نگهداری و عملکرد مناسب در خطوط پرسرعت و باری سنگین، یکی از پرکاربردترین سیستمهای اتصال ریل به تراورس در پروژههای راهآهن مدرن محسوب میشود. این سیستم بهویژه در خطوطی که نیاز به پایداری بالا، قابلیت اطمینان و عمر بهرهبرداری طولانی دارند، انتخابی مناسب و اقتصادی در بلندمدت است.

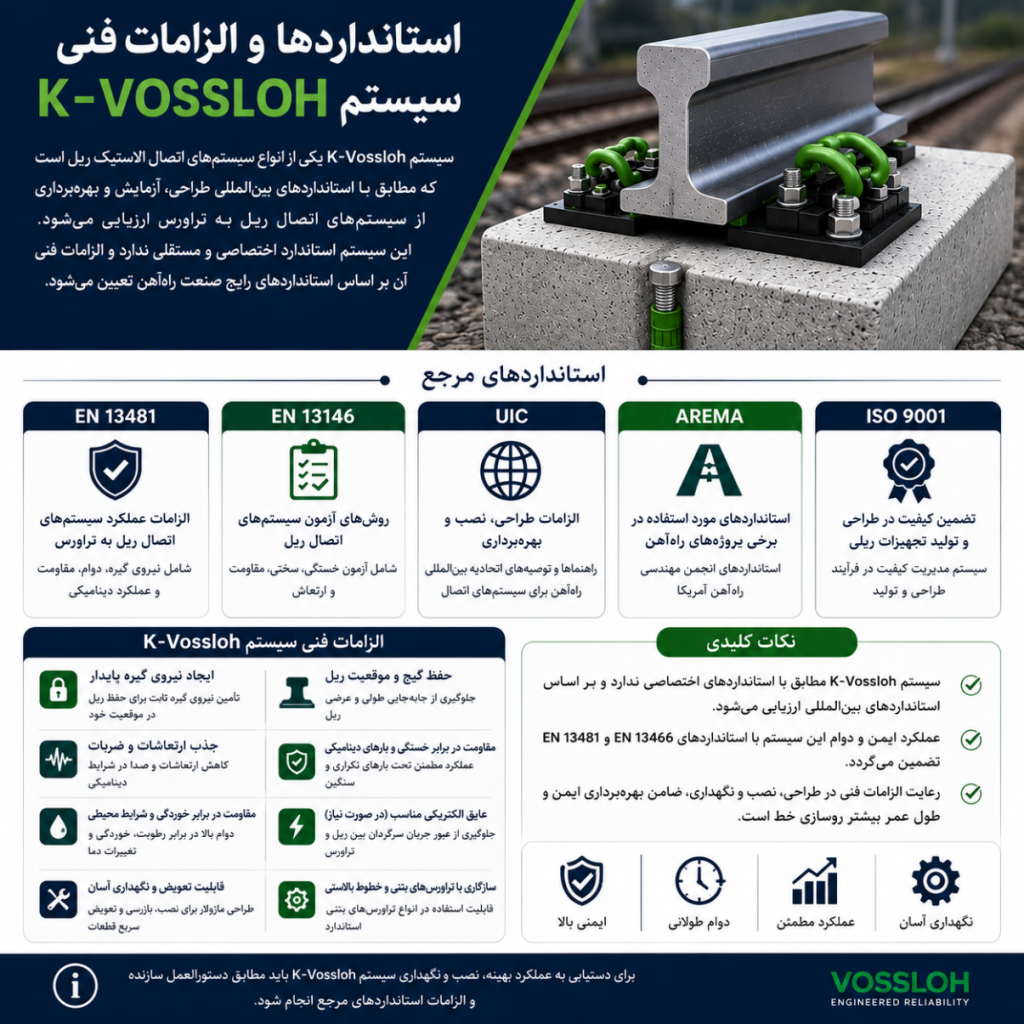

استانداردها و الزامات فنی سیستم K-Vossloh

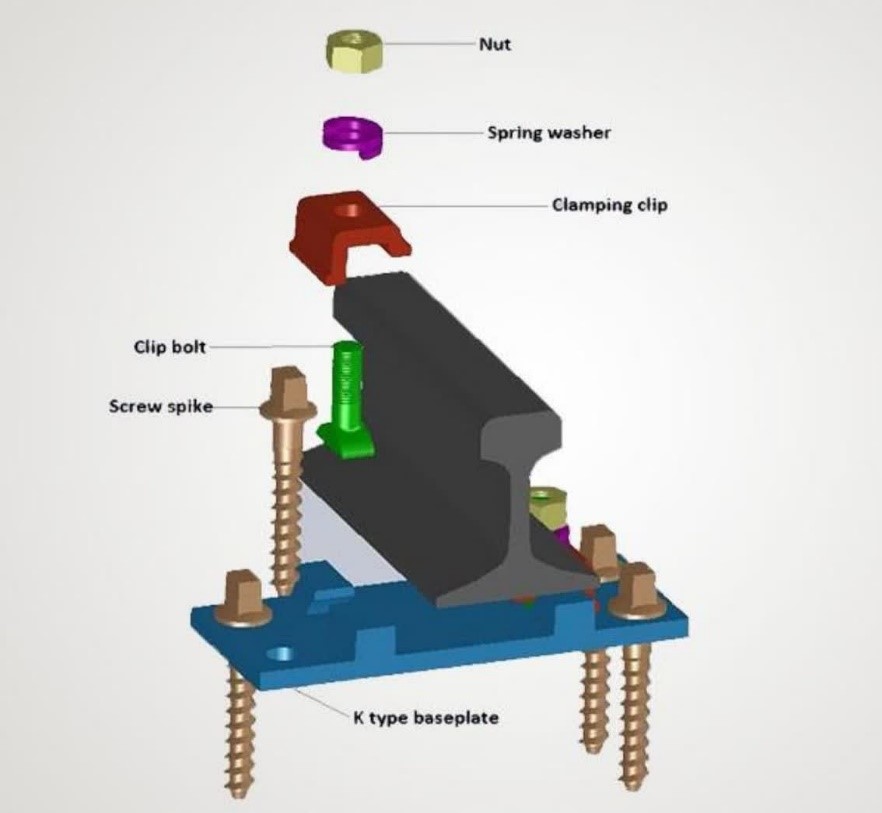

نحوه عملکرد سیستم K-Vossloh
سیستم K-Vossloh با استفاده از گیره کششی (SKL Clamp)، ریل را بهطور ایمن روی تراورس ثابت نگه میدارد و از جابهجایی آن جلوگیری میکند. همزمان، پد ریل ارتعاشات و ضربات ناشی از عبور قطار را جذب کرده و بار را بهصورت یکنواخت به تراورس منتقل میکند. این عملکرد باعث افزایش ایمنی، کاهش لرزش، حفظ پایداری خط و افزایش عمر روسازی راهآهن میشود.
جمعبندی
سیستمهای اتصال ریل به تراورس (Rail Fastening Systems) یکی از مهمترین اجزای روسازی راهآهن هستند و نقش اساسی در ایمنی، پایداری، کاهش ارتعاشات، حفظ هندسه خط و افزایش عمر مفید ریل و تراورس ایفا میکنند. انتخاب یک سیستم اتصال مناسب، علاوه بر بهبود عملکرد خطوط ریلی، هزینههای تعمیر و نگهداری را کاهش داده و بهرهوری شبکههای راهآهن را افزایش میدهد.
در این مقاله با سه سیستم پرکاربرد پاندرول (Pandrol)، ووسلو (Vossloh) و K-Vossloh، اجزا، نحوه عملکرد، مزایا، معایب، استانداردها و کاربردهای هر یک آشنا شدیم. هر یک از این سیستمها متناسب با نوع پروژه، شرایط بهرهبرداری و الزامات فنی، مزایا و ویژگیهای خاص خود را دارند و امروزه در خطوط پرسرعت، مسیرهای باری، مترو و سایر پروژههای ریلی در سراسر جهان مورد استفاده قرار میگیرند.
نکتهای که نباید از آن غافل شد این است که عملکرد صحیح این سیستمهای اتصال، تنها به کیفیت قطعات اتصال وابسته نیست؛ بلکه دقت ساخت تراورس و بهویژه کیفیت قالبهای تولید تراورس بتنی نیز نقش تعیینکنندهای در عملکرد نهایی آنها دارد.
سوالات متداول
سیستم اتصال ریل به تراورس (Rail Fastening System) مجموعهای از قطعات مهندسی شامل گیره، پد ریل، پیچ، اینسولاتور و سایر اجزا است که وظیفه اتصال ایمن ریل به تراورس را بر عهده دارد. این سیستم با تثبیت ریل، جذب ارتعاشات، توزیع یکنواخت بار و حفظ هندسه خط، نقش مهمی در افزایش ایمنی و عمر مفید خطوط راهآهن ایفا میکند.
مهمترین تفاوت پاندرول (Pandrol) و ووسلو (Vossloh) در نوع گیره، نحوه اعمال نیروی گیره، طراحی اجزای اتصال و روش نصب آنها است. سیستم پاندرول بیشتر بر پایه گیرههای فنری الاستیک طراحی شده، در حالی که ووسلو از گیرههای کششی (SKL Tension Clamp) بهره میبرد. هر دو سیستم مطابق استانداردهای بینالمللی بوده و در پروژههای مختلف ریلی مورد استفاده قرار میگیرند.
سیستم K-Vossloh با استفاده از گیره کششی، پد ریل، صفحه راهنما و سایر اجزای اتصال، ریل را بهطور ایمن روی تراورس ثابت نگه میدارد. این سیستم ضمن جلوگیری از جابهجایی ریل، ارتعاشات و ضربات ناشی از عبور قطار را جذب کرده و نیروها را بهصورت یکنواخت به تراورس منتقل میکند.
انتخاب بهترین سیستم اتصال به شرایط پروژه بستگی دارد. امروزه پاندرول، ووسلو و K-Vossloh همگی در خطوط پرسرعت جهان استفاده میشوند و هر یک بر اساس سرعت طراحی، بار محوری، نوع تراورس، شرایط اقلیمی و الزامات بهرهبرداری انتخاب میشوند. بنابراین، هیچ سیستم واحدی را نمیتوان برای همه پروژهها بهترین گزینه دانست.
یک سیستم اتصال ریل معمولاً از گیره کششی یا فنری، پد ریل، اینسولاتور، پیچ و مهره، صفحه راهنما، صفحه زیر ریل، داول یا رولپلاک و قطعات مهارکننده تشکیل شده است. این اجزا در کنار یکدیگر وظیفه تثبیت ریل، جذب ارتعاشات و انتقال ایمن بار به تراورس را بر عهده دارند.
مهمترین مزایای سیستم پاندرول عبارتاند از:
- نصب سریع و آسان
- جذب مؤثر ارتعاشات و ضربات
- کاهش صدا و لرزش
- افزایش عمر ریل و تراورس
- کاهش هزینههای تعمیر و نگهداری
عملکرد مناسب در خطوط پرسرعت و بارهای محوری سنگین
سیستم ووسلو (Vossloh) در خطوط راهآهن پرسرعت، خطوط باری سنگین، مسیرهای مسافری، شبکههای مترو، خطوط صنعتی، بنادر، معادن و پروژههای مبتنی بر تراورس بتنی بهطور گسترده مورد استفاده قرار میگیرد.
مهمترین استانداردهای بینالمللی سیستمهای اتصال ریل عبارتاند از:
- EN 13481 (الزامات عملکرد سیستمهای اتصال)
- EN 13146 (روشهای آزمون سیستمهای اتصال)
- UIC (دستورالعملهای فنی اتحادیه بینالمللی راهآهن)
- AREMA (استانداردهای مهندسی راهآهن آمریکا)
- ISO 9001 (مدیریت کیفیت در فرآیند تولید)
K-Vossloh در واقع یکی از خانوادههای سیستمهای اتصال مبتنی بر فناوری ووسلو است که برای برخی کاربردها و نیازهای پروژهای توسعه یافته است. تفاوت آن با سایر سیستمهای Vossloh معمولاً در طراحی برخی قطعات، نحوه نصب و مشخصات فنی است، اما هر دو از اصول اتصال الاستیک و استانداردهای مشترک سیستمهای اتصال ریل پیروی میکنند.
انتخاب سیستم اتصال ریل به عواملی مانند نوع خط (باری یا مسافری)، سرعت قطار، بار محوری، نوع تراورس، شرایط آبوهوایی، هزینههای نگهداری، استانداردهای پروژه و الزامات کارفرما بستگی دارد. انجام مطالعات مهندسی و بررسی شرایط بهرهبرداری، بهترین راه برای انتخاب سیستم مناسب است.
