قالب تراورس بتنی چیست؟ راهنمای کامل قالبهای پاندرول، ووسلو و K-Vossloh
مقدمه
در صنعت راهآهن، کیفیت نهایی تراورس تنها به بتن یا میلگرد وابسته نیست؛ بلکه قالب تراورس نقش تعیینکنندهای در دقت ابعادی، کیفیت سطح، محل قرارگیری قطعات مدفون (Insert)، سرعت تولید و طول عمر محصول دارد.
یک قالب استاندارد میتواند هزاران سیکل تولید را بدون افت کیفیت پشت سر بگذارد و در مقابل، انتخاب قالب نامناسب باعث افزایش ضایعات، کاهش سرعت تولید و افزایش هزینههای تعمیرات خواهد شد.
در این مقاله با انواع قالبهای تراورس، تفاوت آنها، ویژگیهای یک قالب استاندارد و نکات مهم هنگام انتخاب قالب آشنا میشویم.
قالب تولید تراورس بتنی چیست؟
قالب تولید تراورس بتنی یکی از تجهیزات کلیدی در خطوط تولید تراورس است که برای شکلدهی بتن و ایجاد ابعاد دقیق تراورس مطابق با استانداردهای فنی طراحی میشود. این قالب علاوه بر تعیین شکل نهایی تراورس، وظیفه جانمایی صحیح اینسرتها، قطعات مدفون و محل نصب سیستم اتصال ریل را نیز بر عهده دارد.
کیفیت طراحی و ساخت قالب تأثیر مستقیمی بر دقت ابعادی، کیفیت سطح بتن، کاهش ضایعات، سرعت تولید و دوام تراورس دارد. به همین دلیل، انتخاب قالب مناسب یکی از مهمترین تصمیمها در راهاندازی یا توسعه خطوط تولید تراورس بتنی محسوب میشود.
نقش قالب در تولید تراورس بتنی
قالب تراورس بتنی تنها یک محفظه برای بتنریزی نیست، بلکه یکی از مهمترین عوامل تعیینکننده کیفیت نهایی تراورس به شمار میرود. تمام ابعاد، شکل هندسی، محل قرارگیری اینسرتها، موقعیت سیستمهای اتصال ریل و کیفیت سطح تراورس مستقیماً به دقت طراحی و ساخت قالب وابسته است. به همین دلیل، در صنعت راهآهن از قالب بهعنوان پایه اصلی تولید تراورسهای استاندارد یاد میشود.

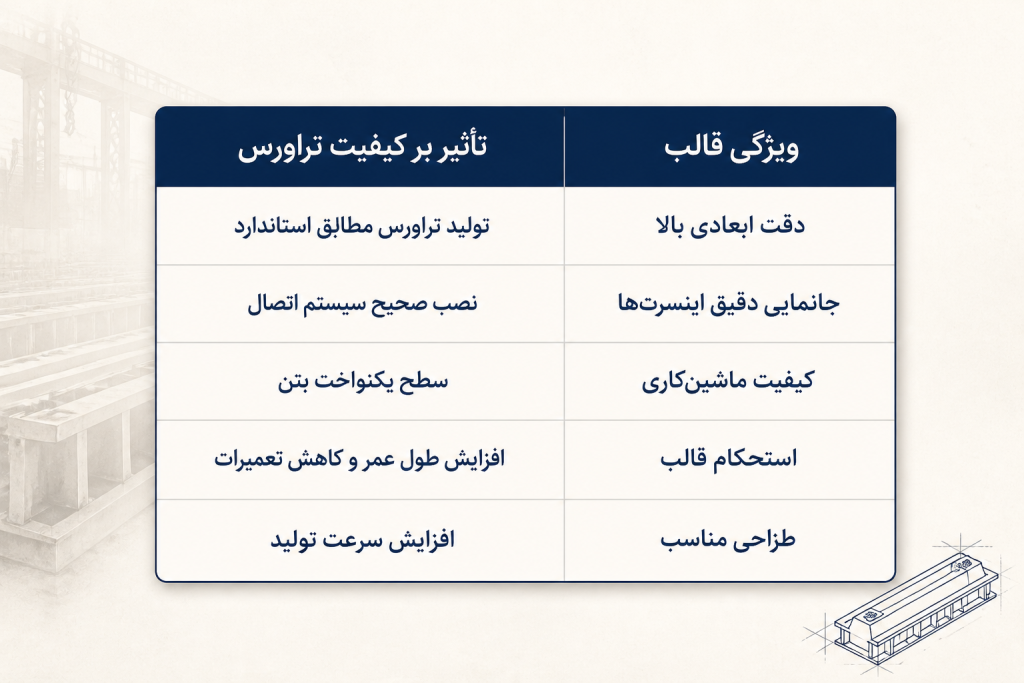

چرا کیفیت قالب تولید تراورس اهمیت دارد؟

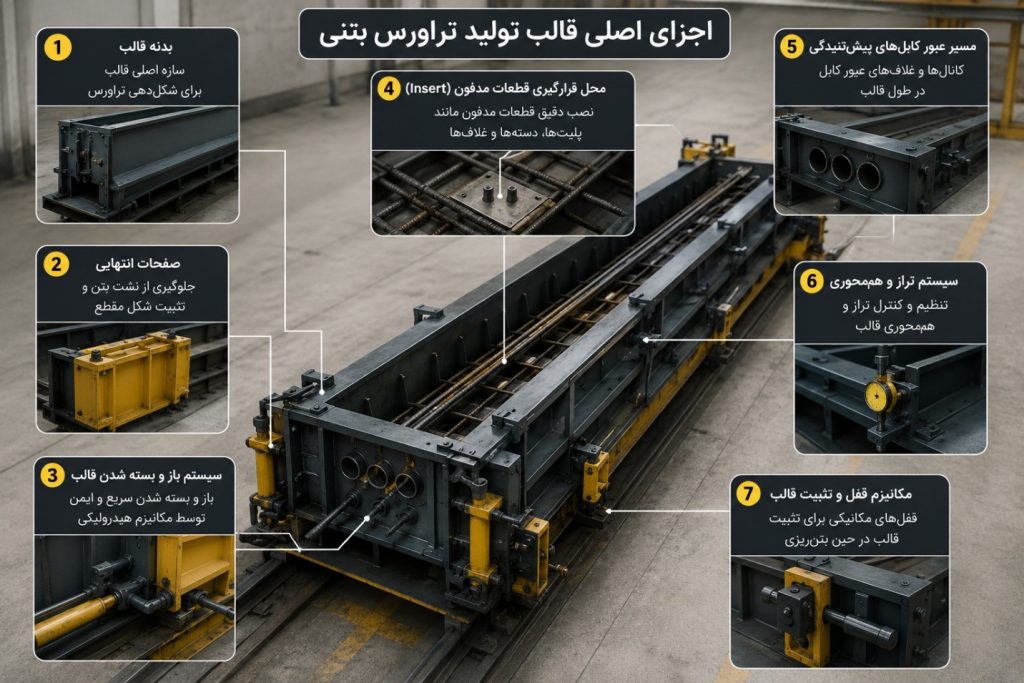

اجزای اصلی قالب تولید تراورس بتنی
انواع قالب تولید تراورس بتنی
قالب تولید تراورس مونوبلوک چیست؟
قالب تراورس مونوبلوک یکی از مهمترین تجهیزات مورد استفاده در خطوط تولید تراورسهای بتنی یکپارچه است. این قالب بهگونهای طراحی میشود که بتن در یک ساختار یکتکه (Monoblock) شکل گرفته و تمامی ابعاد، محل قرارگیری قطعات مدفون و سیستم اتصال ریل با دقت بالا مطابق استانداردهای طراحی اجرا شوند.
در فرآیند تولید، قالب علاوه بر شکلدهی دقیق بتن، وظیفه تثبیت موقعیت قطعات مدفون، حفظ تلرانسهای ابعادی و ایجاد شرایط مناسب برای بتنریزی و عملآوری را بر عهده دارد. به همین دلیل، کیفیت طراحی و ساخت قالب تأثیر مستقیمی بر کیفیت نهایی تراورس، سرعت تولید و کاهش ضایعات خواهد داشت.
در بسیاری از پروژههای راهآهن، مترو و خطوط باری، استفاده از قالبهای دقیق و مهندسیشده باعث افزایش عمر مفید تراورس و کاهش هزینههای نگهداری شبکه ریلی میشود.

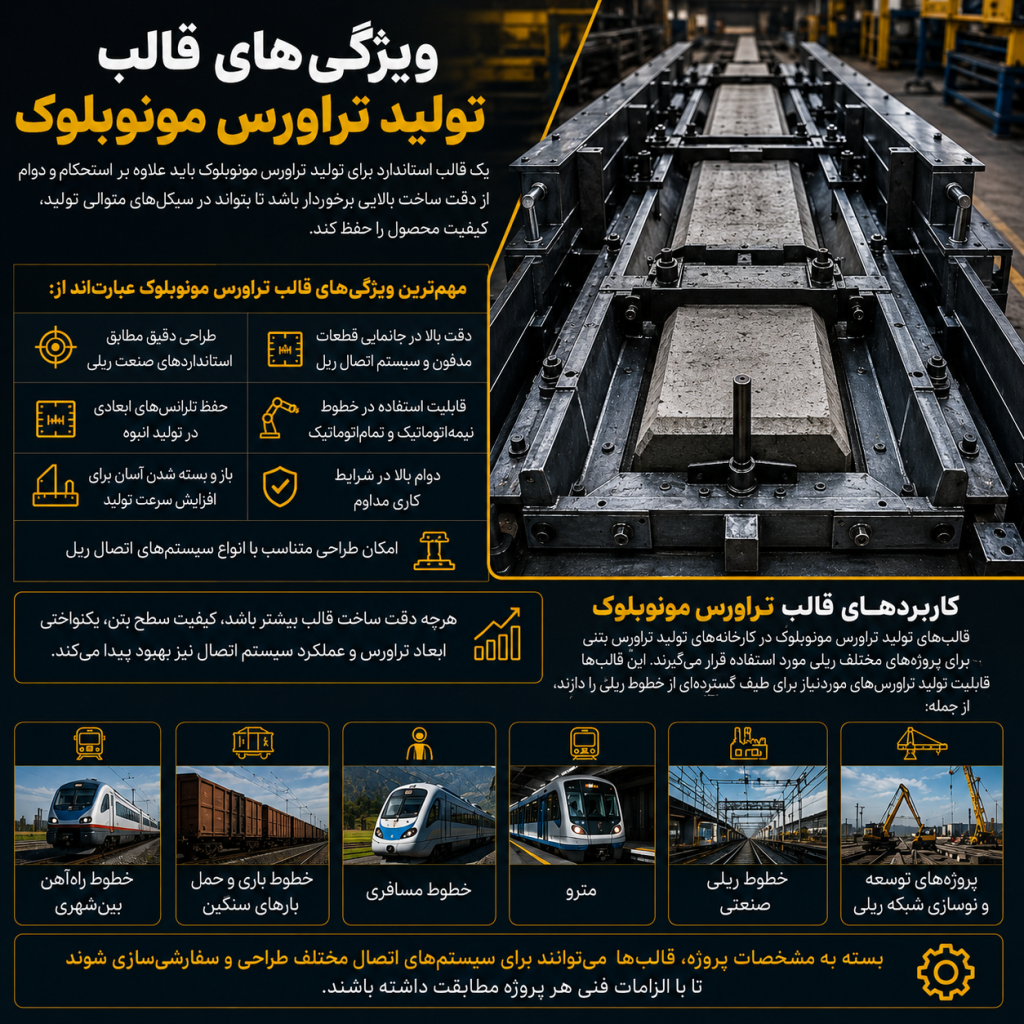

ویژگیها و کاربردهای قالب تراورس مونوبلوک

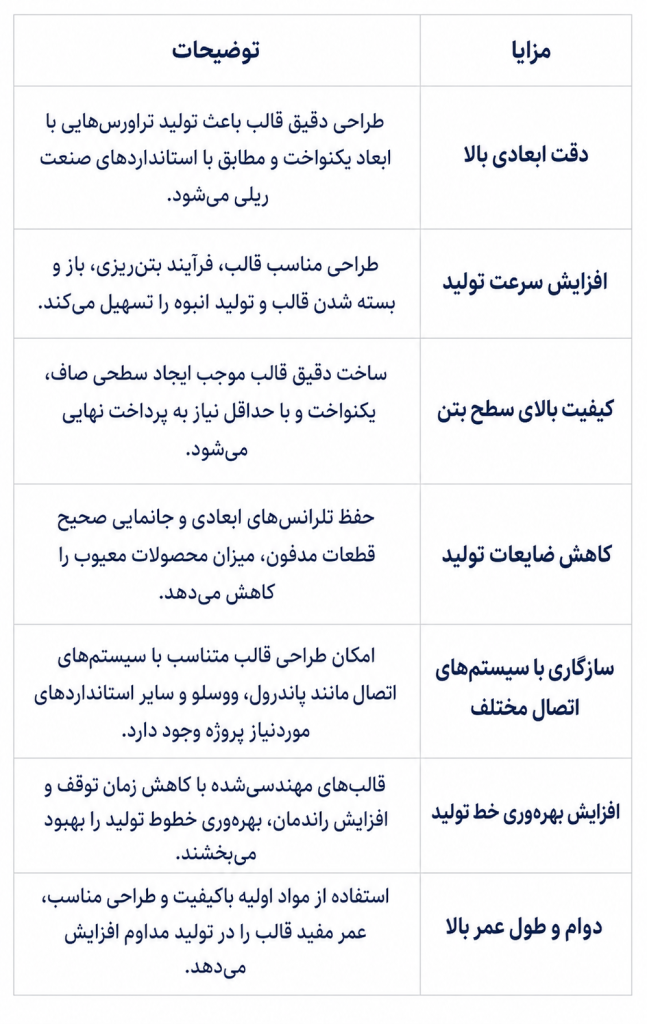

جدول مزایا قالب تولید تراورس مونوبلوک
آیا میخواهید با ساختار، مزایا، کاربردها و تفاوتهای تراورس مونوبلوک بیشتر آشنا شوید؟ پیشنهاد میکنیم مقاله «تراورس مونوبلوک چیست؟ راهنمای کامل انواع، کاربردها و مزایا» را مطالعه کنید.
قالب تولید تراورس دیبلوک

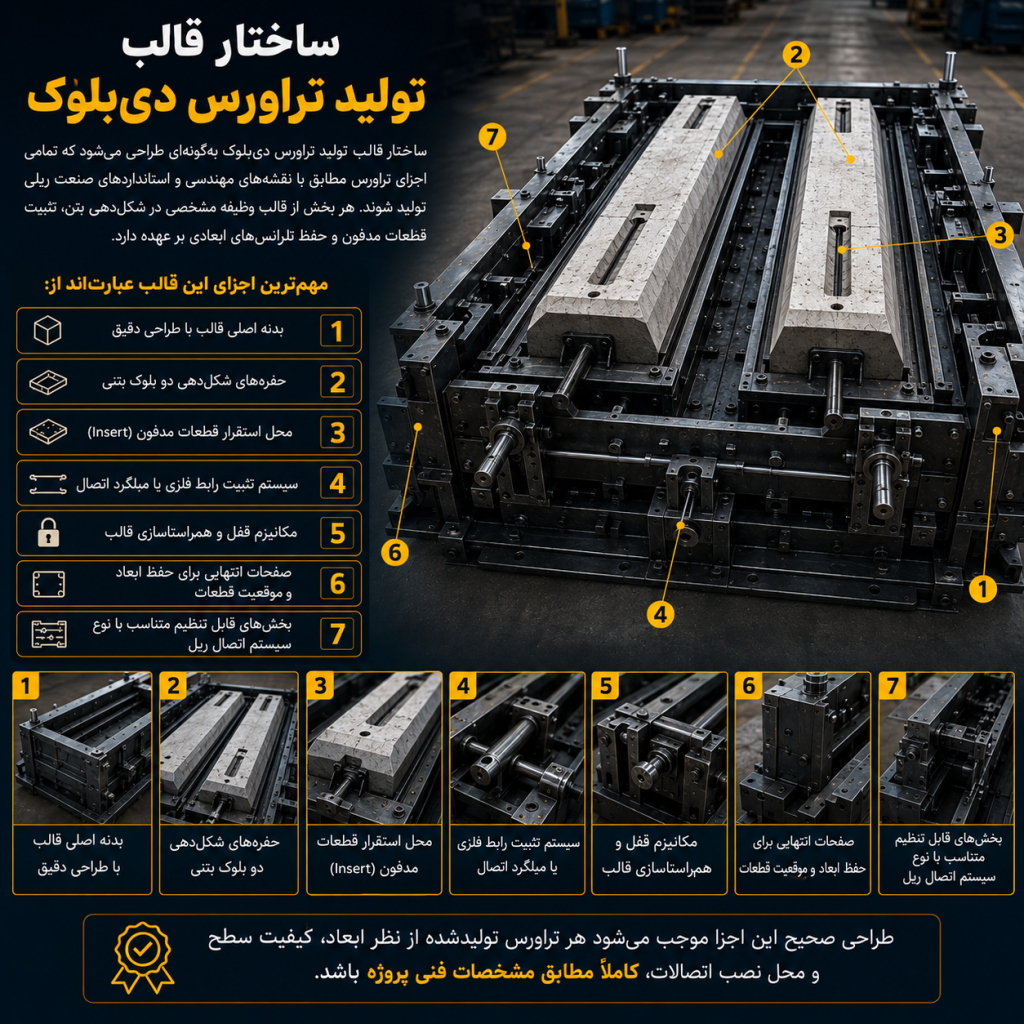

قالب تراورس دیبلوک چیست؟
قالب تولید تراورس دیبلوک یکی از تجهیزات مورد استفاده در خطوط تولید تراورس بتنی است که برای ساخت تراورسهای دو بلوکه (Bi-Block Sleeper) طراحی میشود. در این نوع تراورس، دو بلوک بتنی بهوسیله یک رابط فلزی یا میلگرد فولادی به یکدیگر متصل شده و مجموعهای مقاوم و پایدار را برای نصب ریل تشکیل میدهند.
برخلاف قالبهای مونوبلوک که تنها یک قطعه بتنی یکپارچه تولید میکنند، قالب تراورس دیبلوک باید امکان تولید همزمان دو بلوک بتنی را با دقت ابعادی بسیار بالا فراهم کند. کوچکترین خطا در فاصله، همراستایی یا محل قرارگیری قطعات مدفون میتواند عملکرد سیستم اتصال ریل را تحت تأثیر قرار دهد؛ به همین دلیل طراحی و ساخت این نوع قالب نیازمند دانش مهندسی، ماشینکاری دقیق و کنترل کیفیت مستمر است.
امروزه قالبهای دیبلوک در پروژههای ریلی که به دوام بالا، عملکرد مناسب در شرایط بارگذاری مختلف و دقت نصب سیستم اتصال نیاز دارند، نقش مهمی ایفا میکنند.

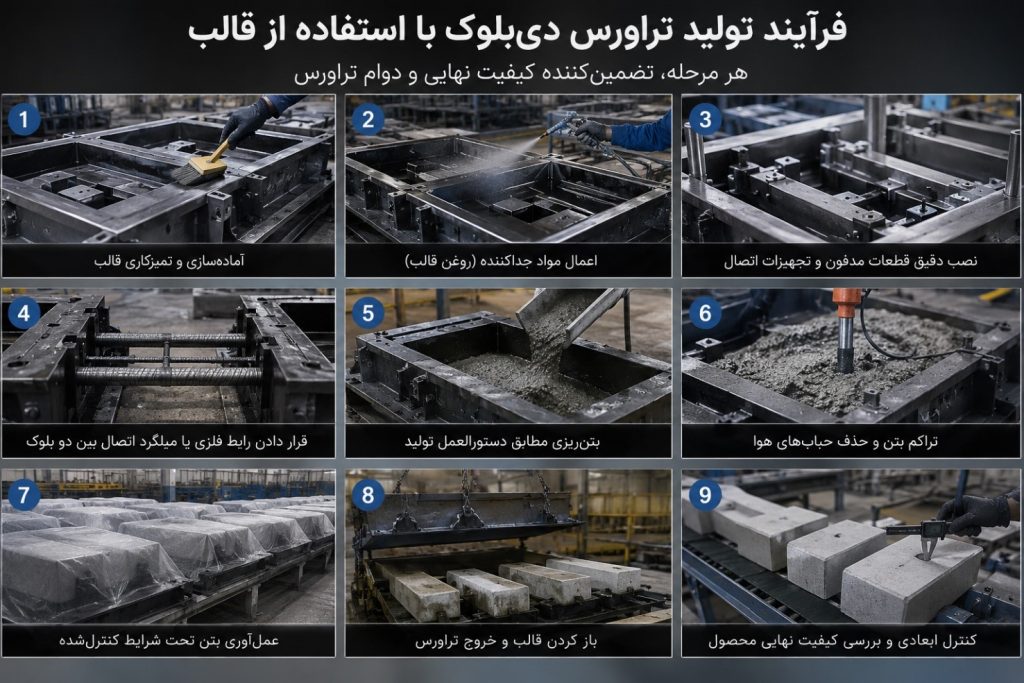

فرآیند تولید تراورس دیبلوک با استفاده از قالب
دقت بالای قالب؛ عامل اصلی کیفیت تراورس
یکی از مهمترین ویژگیهای قالب تولید تراورس دیبلوک، دقت بالای آن در تولید قطعات مطابق استانداردهای مهندسی است. تلرانسهای ابعادی، محل قرارگیری قطعات مدفون و موقعیت سیستم اتصال باید با دقت بسیار بالا حفظ شوند تا تراورس پس از نصب، عملکرد مطلوبی در شبکه ریلی داشته باشد.
استفاده از قالبهای دقیق، مزایای زیر را به همراه دارد:
تولید تراورس با ابعاد یکنواخت
جانمایی صحیح سیستم اتصال ریل
کاهش ضایعات تولید
افزایش سرعت مونتاژ در خط تولید
کاهش نیاز به اصلاح یا تعمیر محصول
افزایش کیفیت نهایی تراورس
به همین دلیل، دقت طراحی و ساخت قالب یکی از مهمترین شاخصهای ارزیابی کیفیت تجهیزات تولید تراورس به شمار میرود.
تجربه ما در طراحی و ساخت قالبهای تولید تراورس بتنی، همراه با تمرکز بر دقت ابعادی، دوام، سهولت بهرهبرداری و قابلیت سفارشیسازی، موجب شده است قالبهای تولیدی این مجموعه در پروژههای مختلف مورد استفاده قرار گیرند و رضایت مشتریان را از نظر کیفیت، عملکرد و طول عمر تجهیزات جلب کنند.
مزایا و محدودیتهای قالب تولید تراورس دیبلوک
| مزایا | |
|---|---|
| مزایا | توضیحات |
| دقت ابعادی بسیار بالا | تولید همزمان دو بلوک بتنی با حفظ تلرانسهای دقیق و کیفیت یکنواخت. |
| سازگاری با سیستمهای اتصال مختلف | قابلیت طراحی برای سیستمهای پاندرول، ووسلو و K-Vossloh. |
| مناسب برای تولید انبوه | طراحی مهندسیشده باعث افزایش سرعت تولید و کاهش زمان توقف خط میشود. |
| کاهش ضایعات تولید | جانمایی دقیق قطعات مدفون احتمال خطا و دوبارهکاری را کاهش میدهد. |
| کیفیت بالای محصول نهایی | ایجاد سطح یکنواخت و ابعاد استاندارد در تمامی تراورسهای تولیدی. |
| قابلیت سفارشیسازی | امکان طراحی قالب متناسب با نیاز پروژه و استانداردهای مختلف ریلی. |
| محدودیتها | |
| محدودیت | توضیحات |
| نیاز به طراحی مهندسی دقیق | هر قالب باید متناسب با مشخصات پروژه و نوع سیستم اتصال طراحی شود. |
| لزوم کنترل کیفیت مستمر | برای حفظ دقت ابعادی، بازرسی و نگهداری منظم قالب ضروری است. |
| وابستگی به تجهیزات تولید استاندارد | دستیابی به بهترین عملکرد قالب، نیازمند استفاده از تجهیزات مناسب در خط تولید است. |
چرا قالبهای تولید تراورس بتنی ما؟
تولید یک تراورس باکیفیت، نیازمند قالبی است که با دقت مهندسی طراحی و ساخته شده باشد. ما با تکیه بر تجربه، دانش فنی و استفاده از فرآیندهای دقیق ساخت، قالبهایی تولید میکنیم که علاوه بر دقت ابعادی بالا، دوام، عملکرد پایدار و بهرهوری خطوط تولید را نیز تضمین میکنند.
تمرکز ما بر ارائه راهکارهای مهندسی متناسب با نیاز هر پروژه است؛ به همین دلیل، تمامی قالبها با دقت بالا طراحی و ساخته میشوند تا تولیدکنندگان بتوانند تراورسهایی مطابق با استانداردهای صنعت ریلی و با کیفیتی یکنواخت تولید کنند.
تولید قالب برای سه سیستم اتصال پرکاربرد صنعت ریلی
شرکت آلتون صنعت کهندژ در زمینه طراحی و ساخت قالبهای تولید تراورس بتنی دیبلوک برای سیستمهای اتصال زیر فعالیت میکند:
قالب تراورس پاندرول (Pandrol)
قالب تراورس ووسلو (Vossloh)
قالب تراورس K-Vossloh
این قالبها با توجه به مشخصات فنی هر پروژه و الزامات سیستم اتصال طراحی و تولید میشوند تا دقت جانمایی قطعات مدفون، کیفیت نهایی تراورس و راندمان خط تولید در بالاترین سطح حفظ شود.
چرا مشتریان ما را انتخاب میکنند؟
✔ طراحی مهندسی و ساخت دقیق قالبها
✔ دقت ابعادی بالا و رعایت تلرانسهای استاندارد
✔ قابلیت سفارشیسازی بر اساس نیاز پروژه
✔ سازگاری با سیستمهای اتصال Pandrol، Vossloh و K-Vossloh
✔ کیفیت ساخت بالا و طول عمر مناسب قالبها
✔ ارائه مشاوره فنی از مرحله طراحی تا راهاندازی خط تولید
برای انتخاب بهترین قالب تراورس بتنی با ما در ارتباط باشید
اگر در حال راهاندازی خط تولید تراورس بتنی هستید یا برای پروژههای ریلی خود به قالبهای تولید تراورس دیبلوک با کیفیت بالا نیاز دارید، کارشناسان ما آمادهاند تا با بررسی نیازهای پروژه، مناسبترین راهکار را به شما پیشنهاد دهند.
آلتون صنعت کهندژ؛ همراه مطمئن صنعت ریلی در طراحی و ساخت قالبهای تولید تراورس بتنی برای سیستمهای اتصال Pandrol، Vossloh و K-Vossloh.
برای دریافت مشاوره تخصصی، استعلام قیمت، اطلاعات فنی و بررسی مشخصات قالبهای تولید تراورس بتنی، همین امروز با کارشناسان ما تماس بگیرید.
سوالات متداول
قالبی مهندسیشده برای تولید تراورس بتنی با ابعاد دقیق و جانمایی صحیح قطعات مدفون و سیستمهای اتصال ریل است.
قالب مونوبلوک برای تولید تراورس یکپارچه و قالب دیبلوک برای تولید تراورسهای دو بلوکه طراحی میشود. انتخاب هرکدام به نوع پروژه، استاندارد و سیستم اتصال بستگی دارد.
بله، قالبها میتوانند متناسب با نوع تراورس، ظرفیت خط تولید و سیستم اتصال موردنظر طراحی و ساخته شوند.
قالبهای تولیدی شرکت برای سیستمهای اتصال پاندرول، ووسلو و K-Vossloh طراحی و تولید میشوند.
عمر مفید قالب به کیفیت طراحی، ساخت، نگهداری و شرایط بهرهبرداری بستگی دارد. قالبهای مهندسیشده با نگهداری صحیح میتوانند برای تعداد بسیار زیادی سیکل تولید مورد استفاده قرار گیرند.
